MeshCat

Katzen

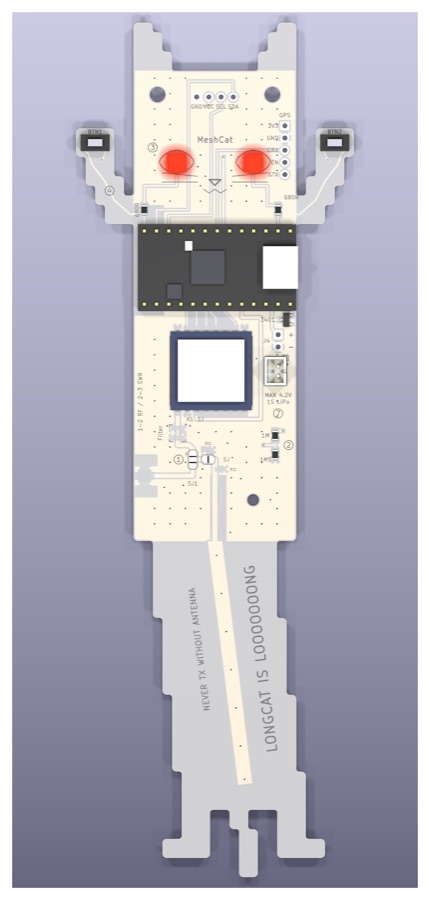

Longcat

Band: 868 MHz
Platine: weiß, 58 × 180 mm
Bauch: LONGCAT IS LOOOOOOONG

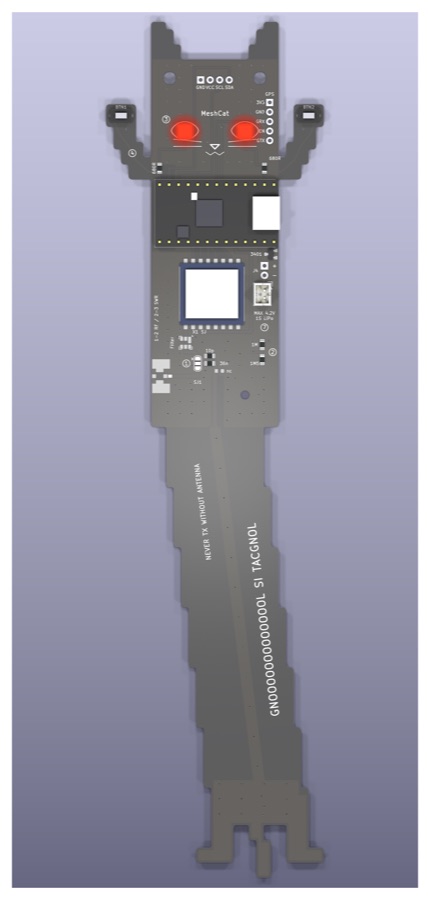

Tacgnol

Band: 433 MHz
Platine: schwarz, 58 × 228 mm
Bauch: GNOOOOOOOOOOOOOL SI TACGNOL

Beide Katzen sind gleich aufgebaut: nRF52840 im Pro-Micro-Format, Funkmodul RA62, zwei LED-Augen, zwei Taster in den Pfoten, Akku hinten (LiPo mit JST-PH oder 18650). Die 433er ist länger, weil die Antenne dort doppelt so lang sein muss. Antenne nicht kürzen, sie ist auf Resonanz gebaut.

Lötaugen für OLED (GND VCC SCL SDA) und GPS (3V3 GND GRX EN GTX) sind oben im Kopf. Die Lanyard-Löcher auch: Umgehängt zeigt die Antenne nach unten.

Software

Eigene Firmware ist nicht nötig. Die Pins entsprechen den DIY-Boards im Pro-Micro-Format.

Flashen

Katze per USB-C an den Rechner.
Reset zweimal kurz an GND: beim Bausatz die Pads „RST 2x“ hinten mit der Pinzette brücken.
Ein USB-Laufwerk erscheint. Die passende .uf2-Datei draufziehen.
Die Katze startet neu. Spätere Updates gehen auch per Bluetooth.

Meshtastic

flasher.meshtastic.org, Gerät „Pro-Micro DIY“ (nrf52_promicro_diy_tcxo). Region EU_868 für die Longcat. Tacgnol: EU_433 mit höchstens 10 dBm, oder mit Rufzeichen im Ham-Modus im 70-cm-Band. Augen-LED über „External Notification“: Pin 38 (links) oder 6 (rechts).

MeshCore

flasher.meshcore.co.uk, Board „ProMicro“: ProMicro_companion_radio_ble für das Handy, ProMicro_repeater als Repeater. Ein OLED braucht bei MeshCore eine eigene Build-Einstellung, weil SDA dort auf dem linken Taster liegt.

Reticulum

Die RNode-Firmware kennt das Board noch nicht. Eine Board-Definition auf Basis des generischen nRF52-Boards mit den Pins unten ist offen.

Bauen

Teileliste und Bauanleitung Schritt für Schritt: elektronikreich.de/meshcat.html. Dorthin führt auch der QR-Code hinten auf der Platine. Bausätze gibt es dort, sobald die ersten Muster gemessen sind.

Nie ohne Antenne senden.

Pins

Funktion	nRF52840	RA62
NSS / SCK / MOSI / MISO	P1.13 / P1.11 / P1.15 / P0.02	15 / 12 / 14 / 13
BUSY / DIO1 / RESET	P0.29 / P0.10 / P0.09	10 / 6 / 4
3V3	VCC (über P0.13 geschaltet)	3
Akkuspannung	P0.31 (1 MΩ / 1,5 MΩ)
Augen	P1.06 links, P0.06 rechts
Taster	P1.00 links, P0.22 rechts
OLED I²C	SDA P1.04, SCL P0.11
GPS UART	GRX P0.20, GTX P0.22, EN P0.24

GTX und der rechte Taster teilen sich P0.22: mit GPS den rechten Taster weglassen. P0.06 ist bei Meshtastic der RX von Serial2: wer den nutzt, verzichtet auf das rechte Auge.

Downloads

KiCad-Dateien und Gerber folgen, wenn die ersten Platinen geprüft sind.
